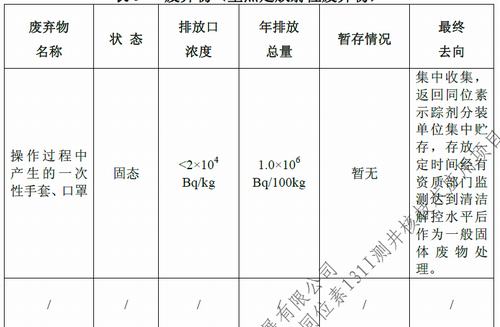

注：1.常規廢棄物排放濃度，對于液態單位為mg/L，氣態單位為mg/Kg；年排放總量用Kg。
2.含有放射性的廢棄物要注明，其排放濃度年排放總量分別用比活度（Bq/L，或Bq/Kg，或Bq/m3）和活度（Bq）。

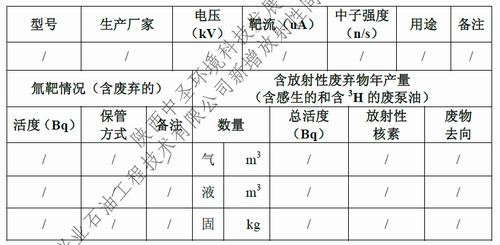

表4 射線裝置

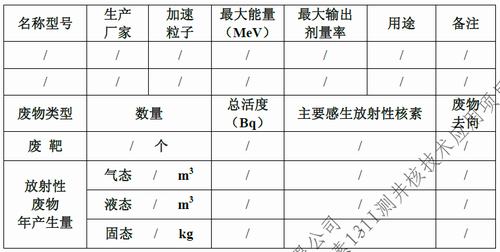

（一）加速器：包括醫用、工農業、科研、教學等用途的各種類型

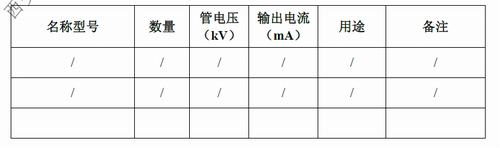

（二）中子發生器，包括中子管，但不包括放射性中子源 （三）X射線機，包括工業探傷、醫用診斷和治療（含X射線CT診斷）、分析儀器等
表5 污染源分析（包括貫穿輻射污染）
5.1主要放射性污染物和污染途徑（正常工況和事故工況）
5.1.1放射性污染源
⑴放射性同位素
①放射性同位素基本特征及工作場所分級
西安摩科興業石油工程技術有限公司擬新增放射性同位素131I年用量為2.775×1010Bq/a，一般每支釋放器中同位素131I的活度約為2.96×107Bq，根據企業提供資料，日最大操作6只釋放器，該企業日最大用量約為1.782×108Bq。
131I半衰期為8.04天，衰變類型為β、γ衰變，在其衰變過程中放出β和γ射線，γ射線的主要能量是364keV和638keV。

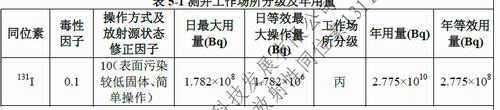

表5-1測井工作場所分級及年用量
②放射性同位素來源
西安摩科興業石油工程技術有限公司同位素示蹤測井所需的放射性同位素及其分裝、放射性廢物處置、釋放器運輸業務委托中國石油集團測井有限公司生產測井中心承擔，中國石油集團測井有限公司生產測井中心已取得輻射安全許可證。
⑵放射性同位素測井原理
石油開采是依靠地下油層的壓力將石油采出，隨著石油被逐漸采出，油層壓力下降，石油不易采出。為此，目前我國絕大部分油田采用分層段注水的方法來保持地下油層壓力不下降。注水時，需要及時了解注水油井中每個層位絕對注水量和相對注水量，這些量需要通過測定注水剖面曲線來獲取。利用同位素釋放器攜帶放射性同位素，測井時在油層上部釋放，井內注水形成活化懸浮液，載體顆粒直徑大于地層孔隙直徑，吸水層吸水時，微球載體濾積在井壁上，地層的吸水量與濾積在該段地層對應的井壁上的同位素載體量和載體的放射性強度三者之間成正比關系，通過對比同位素載體在地層濾積前后所測得的伽瑪曲線，計算對應射孔層位上曲線疊合異常面積的大小，采用面積法解釋各層的相對吸水量，從而可以確定注入井的分層相對吸水量（吸水剖面）。
5.1.2放射性同位素測井工藝流程
⑴將裝有放射性同位素¹³¹I釋放器安裝于測井儀器上；
⑵將釋放器送入井下指定位置；
⑶釋放器達到指定位置，打開釋放器開關，將放射性同位素¹³¹I釋放；
⑷同位素釋放完畢，將釋放器提升至井口卸下收回；
⑸進行測井相關采集數據工作。
5.1.3正常工況
⑴石油測井使用的放射性同位素¹³¹I示蹤劑為細小顆粒狀（100～300μm），正常工況下整個操作過程¹³¹I微球處于密閉環境，不會逸出。對環境產生影響的主要污染因子是放射性同位素131I微球產生γ射線，由于γ射線具有較強的穿透性，在整個操作過程中將對工作人員產生輻射影響。
⑵放射性核素對深層(油層)地下水產生直接污染；
⑶放射性固體廢物：主要來自示蹤現場用的廢手套、口罩、棉紗等，該放射固廢，放射性活度較低但應受控，統一收集后返回承擔放射性同位素示蹤劑分裝業務的分裝實驗室暫存處置。
5.1.4事故工況
可能產生的事故有：
⑴裝有放射性同位素¹³¹I的釋放器丟失事故；
⑵裝有放射性同位素¹³¹I的釋放器在操作過程中的撒漏事故；
⑶含有放射性同位素¹³¹I的井水由井口回噴污染井場環境事故。
5.2監測計劃和污染防治措施
5.2.1監測計劃：
⑴監測儀器

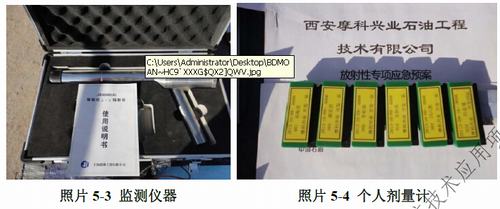

西安摩科興業石油工程技術有限公司已配備有1臺X-γ輻射儀，按照相關標準要求還應增加1臺表面沾污儀，并按期檢定。每個放射性工作人員都配備有個人劑量計。
⑵監測計劃
根據西安摩科興業石油工程技術有限公司測井作業特點，制定輻射環境監測計劃如表5-2，公司應嚴格執行此監測計劃，并保存監測記錄。

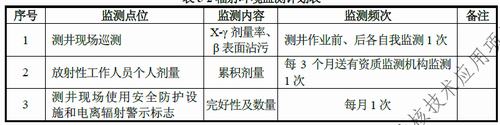

表5-2輻射環境監測計劃表
序號
監測點位
監測內容
監測頻次
備注
1
測井現場巡測
X-γ劑量率、β表面沾污
測井作業前、后各自我監測1次
2
放射性工作人員個人劑量
累積劑量
每3個月送有資質監測機構監測1次
3
測井現場使用安全防護設施和電離輻射警示標志
完好性及數量
每月1次

5.2.2已采取的污染防治措施
⑴根據相關法律法規要求及陜西省環保廳要求，該公司已成立了輻射防護管理機構，進一步制定并完善了輻射環境管理規章制度：《輻射安全分防護管理制度》、《放射性測井操作規程》、《放射性工作人員崗位職責》、《測井設備檢修維護制度》、《輻射環境自行檢查和年度評估制度》、《非密封放射源貯存安全管理制度》、《輻射事故應急預案》等規章制度。
⑵該企業有放射性工作人員35名，全部參加了陜西省輻射學會舉辦的核安全與輻射防護知識培訓，并取得輻射工作人員培訓合格證。

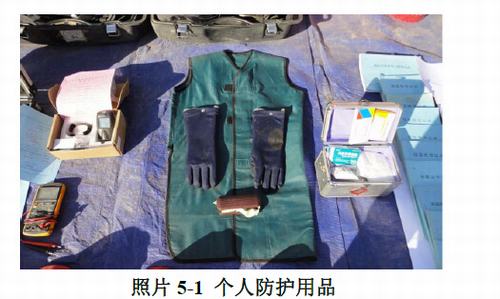

⑶西安摩科興業石油工程技術有限公司已配備有1臺X-γ輻射儀用于現場監測，配備有鉛手套、鉛背心及鉛眼鏡等個人防護用品各3套。
⑷為每個放射性測井工作人員都配備有熱釋光個人劑量計，個人劑量計在進行放射性測井工作期間每3個月到有資質的單位檢測一次，建立有個人劑量檔案。公司每兩年組織放射性工作人員到有資質單位進行職業健康檢查，并建立有個人健康檔案。 5.2.3放射性同位素測井中應采取的污染防護措施
①測井現場進行分區管理，井場周圍20m范圍內設置為作業控制區，邊界使用布條或繩索圍擋，并懸掛電離輻射警示標志，專人值守，除測井工作人員外其他無關人員嚴禁入內。
②測井中釋放放射性同位素應采用井下釋放方式，將裝有放射性同位素的井下釋放器隨同測井儀一起送入井下一定深度處，由井上控制在井下釋放放射性同位素示蹤劑。
③釋放放射性同位素前，必須經過認真檢查，確保井口各閘門、井管壓力與水流量正常，井管與套管通暢，井口絲堵與防噴盒結構嚴密后，再按照操作程序釋放放射性同位素，防止含放射性同位素的井水由井口回噴，污染井場。
④操作放射性同位素和扶持載源井下釋放器或注測儀進出井口時，必須采用適當長度的操作工具。
⑤測井現場的空氣比釋動能率超過2.5μGy·h-1，有可能受到放射性污染的范圍，應劃為警戒區。并在其周圍設置電離輻射警示標識，防止無關人員進入。
⑥現場測井操作人員，必須穿戴符合要求的專用工作服、帽子、口罩和手套等個人防護用品，并要做到統一保管和處理，必要時還應使用鉛防護屏和佩戴鉛防護眼鏡。
⑦未用或剩余放射性同位素以及放射性廢物必須送回承擔放射性同位素分裝業務的分裝實驗室暫存處理。
⑧若使用放射性同位素測井時釋放器未能在井下正常釋放，應更換釋放器進行重新注入，不允許在現場對存在故障的釋放器打開維修。
⑨每次使用后的井下釋放器應送回分裝實驗室去污、保養，不得在測井現場清洗使用過的釋放器。
5.2.4還應采取的輻射環境管理措施
⑴該公司為保證放射性測井輻射防護措施的落實和放射性同位素操作的安全，保證放射性工作人員的輻射劑量滿足個人劑量限值的要求，應按照國家標準和法律法規的要求，完善相關管理制度。
⑵釋放器操作人員必須經過操作業務培訓，熟練掌握操作方法后方可進行放射性同位素測井操作；還應為從事放射性同位素測井的分隊配備1臺表面沾污儀。
⑶按照相關管理要求，配備專（兼）職人員負責放射性物質的管理建立賬目，并建立登記保管、領用、注銷和定期檢查制度，并應定期清點非密封放射源的種類、數量，做到賬務相符。工作人員如發現異常情況應按相關規定及時報告。
⑷非密封放射源應存放在具備防火、防盜等安全防范措施的專用貯存場所妥善保管，不得將其與易燃、易爆及其他危險物品放在一起。按照相關標準要求貯存非密封放射源。
⑸放射性工作人員上崗前應先進行身體檢查，體檢合格后方能上崗，上崗后要根據國家標準的相關規定定期體檢，建立個人劑量檔案和健康檔案。個人劑量和健康檔案應至少保存30年或保存至工作人員年齡滿75周歲。
⑹每年1月31日前向輻射安全許可證發證機關報送輻射環境年度評估報告。
5.2.5異地作業備案
到外省、自治區、直轄市進行測井作業時，公司應當于活動實施前填寫“放射性同位素異地使用備案表”，先向使用地省級環境保護主管部門備案后，到陜西省環境保護廳備案。異地使用活動結束后，使用單位應在非密封放射源轉移出使用地后20日內，先后向使用地、移出地省級環境保護主管部門注銷備案。
5.2.6輻射事故應急方案
根據《放射性同位素與射線裝置安全和防護條例》第四十條之規定，公司應結合的實際情況和本報告表的事故工況分析，建立輻射事故應急預案，一旦發生事故及時啟動應急預案，使事故能得到及時有效的處理，事故應急預案應包括以下內容：
⑴應急機構和職責分工；
⑵應急人員的組織、培訓以及應急；
⑶可能發生輻射事故類別與應急響應措施；
⑷輻射事故調查、報告和處理程序及人員和聯系方式。
發生輻射事故或者發生可能引發輻射事故的運行故障時，公司應當立即啟動本單位的輻射事故應急預案，采取應急措施，并在2小時內填寫《輻射事故初始報告表》，向當地人民政府環境保護主管部門報告；還應當同時向當地人名政府、公安部門和衛生主管部門報告。
表6 環境影響分析
6.1建設或安裝過程和運行（使用）后對環境影響的分析
本項目運行過程中主要是在釋放器與測井儀器連接、拆卸過程中對工作人員產生一定影響。
6.1.1主要作業區域輻射環境現狀
公司開展的石油測井項目為流動式作業，不在某一場所長期作業。主要作業區域為陜西境內，因此輻射環境現狀以作業地輻射環境質量監測年度數據為準。根據《2011年中國輻射環境質量報告》，主要作業區域環境γ輻射劑量率數據見表6-1。

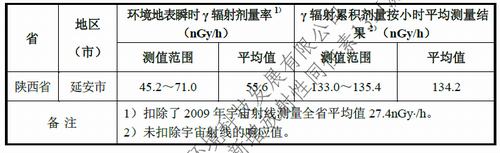

表6-1 主要作業區域γ輻射劑量率 6.1.2放射性同位素131I測井過程環境影響分析
西安摩科興業石油工程技術有限公司擬增加同位素131I 2.775×1010Bq/a，單口井放射性同位素最大用量約為2.96×107Bq，根據該企業的測井情況，在測井工程中最多約有50%的油井需要二次釋放放射性同位素131I，則所購買的放射性同位素131I每年可測井約468口，每年操作釋放器最多937次。
該企業與西安方元能源工程有限責任公司在放射性同位素測井過程中使用的同位素均由中國石油集團測井有限公司生產測井中心分裝，每枚釋放器的活度相同，進行同位素測井的區域相同，均為陜北地區。本項目類比陜西省輻射監督管理站對西安方元能源工程有限責任公司同位素測井現場監測報告：陜輻環監字[2013]第216號（見附件6），對放射性同位素131I測井測井過程中的影響進行類比分析。
⑴釋放器表面5cm處空氣吸收劑量率為1.09～1.81μGy/h。
⑵釋放器安裝過程人員操作位空氣吸收劑量率為0.20～0.35μGy/h，下井過程人員操作為處空氣吸收劑量率為0.13～0.25μGy/h。
⑶控制區外圍巡測空氣吸收劑量率為0.11～0.14μGy/h。
一般情況下在，操作人員將釋放器從運輸車輛搬運到井口，用時約1min，將釋放器安裝到測井儀器需用時約5min，儀器下井時間約為30min。
根據以上監測結果可估算，若全部釋放器均有一名放射性操作人員進行，則人員所接受的年有效劑量約為0.173mSv，低于本次評放射性工作人員年有效劑量控制目標（5mSv）。該企業有3個測井小隊可進行放射性同位素測井，則每個測井小隊的放射性操作人員所接受的年有效劑量還會進一步減少。
根據現場巡測情況可知，在放射性同位素測井的控制區外圍空氣吸收劑量率為0.11~0.14μGy/h，基本屬于本底水平，且在每次放射性測井過程中，都會設置醒目的標識和專人警戒，控制區外圍一般不會有公眾長時間停留，測井過程中對控制區外的公眾人員的基本不產生影響。
6.1.3放射性同位素測井對地下水的環境影響分析
放射性同位素測井過程中，131I直接釋放于含水層中，會對地下水造成污染，但131I釋放的目的層均為非飲用水源地下含水層，一般不對飲用水含水層進行開采。每次測井使用的放射性同位素較小（約2.96×107Bq），在經過10個半衰期（約81天）后僅剩余2.89×104Bq，基本不存在累積影響，對地下水環境的影響很小。
6.1.4放射性廢物環境影響分析
放射性同位素測井過程中，釋放器操作人員必須佩戴手套和口罩，這些用品可能會受到污染成為放射性固體廢物，按每次測井使用1雙手套，1只口罩，約0.1kg全年產生量約46.8kg，按照合同約定交由中國石油集團測井有限公司生產測井中心處置。
6.1.5以往個人劑量監測結果分析
根據西安摩科興業石油工程技術有限公司提供資料，該企業每年進行石油測井時間為每年3月到12月初，其余時間不進行放射性同位素測井，該段時間內未對放射性工作人員個人劑量進行監測。
該企業提供了2013年3.1～12月份個人劑量監測報告，從監測報告可以看出：放射性工作人員在13年9個月接受的有效劑量最高為0.31mSv，低于本次
陜西中圣環境科技發展有評價放射性工作人員年有效劑量控制目標。
6.2事故風險評價及應急
6.2.1事故風險類別
該項目使用的開放性同位素131I發生事故的主要類型為：
⑴裝有放射性同位素131I的釋放器丟失事故；
⑵裝有放射性同位素131I的釋放器操作過程中的撒漏事故；
⑶含有放射性同位素131I的井水由井口回噴污染井場環境事故。
6.2.2風險分析
根據前述的放射性事故風險，對于本項目的風險概率最大事故為操作不慎造成釋放器中的放射性同位素131I撒落造成操作人員吸入或食物，因此風險評價主要針對該情況進行分析。
由于放射性同位素131I微球為固態顆粒狀，一般事故狀態下，釋放器意外打開造成放射性物質泄露產生放射性粉塵和氣溶膠。根據《電離輻射防護與輻射源安全基本標準》GB18871-2002，采用快速吸收類別估算，在食入（風險較大）131I同位素示蹤劑，所致有效劑量為分別為651.2mSv（131I，食入待積有效劑量2.2×10-8Sv/Bq）。因此應做好事故的預防工作，避免放射性事故的發生，保障人員安全。
6.2.3風險評價
同位素示蹤測井過程中，可能發生的風險事故有：①裝有放射性同位素131I的釋放器丟失事故；；②裝有放射性同位素131I的釋放器操作過程中的撒漏事故；③含有放射性同位素131I的井水由井口回噴污染井場環境事故。最大概率風險事故為裝有放射性同位素的釋放器意外打開造成同位素示蹤劑灑漏。放射性同位素131I微球示蹤劑是裝于釋放器源艙中，呈密閉狀態，在井下使用電控火炮炸開，一般情況下在地面不會打開，發生此類事故概率很小，只要做好防范工作，嚴格按照放射性測井安全操作規程進行操作，環境風險可以控制在可接受范圍內。
6.2.4風險防范措施：
由于放射性同位素測井存在發生事故的風險，所以必須制定相應的風險防范措施：
⑴公司應制定嚴格的放射性同位素管理制度，釋放器運抵測井現場后，應及時進行接收登記，并安排專人看管，防止釋放器處于無人監控的狀態。
⑵釋放器在井下無法打開，應更換釋放器重新下入井中釋放放射性同位素，禁止在測井現場維修和打開釋放器。
⑶釋放放射性同位素前，必須認真檢查井口各閘門、井管壓力與水流量正常，井管與套管通暢，井口絲堵與防噴盒結構嚴密后，按照常規操作程序釋放示蹤劑。
⑷制定并嚴格執行放射性同位素測井安全操作規程，防止事故發生。
⑸制定放射性同位素事故風險的應急預案，一旦發生事故能及時啟動應急預案，使事故能得到及時有效的處理。
